열전대

열전대 (THERMO COUPLE)

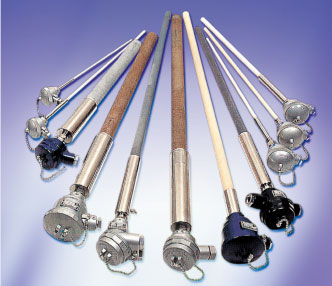

  • HIGH TEMPERATURE THERMO COUPLE SENSORS

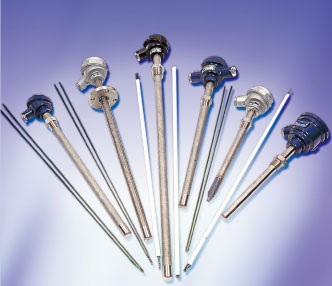

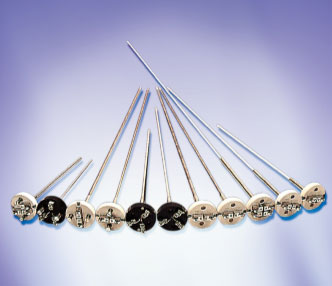

  • ELEMENT TYPE THERMO COUPLE SENSORS

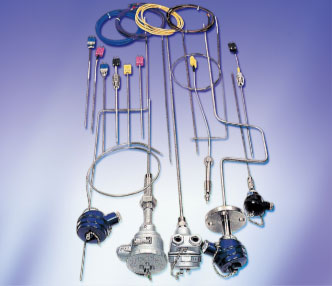

  • SHEATH TYPE THERMO COUPLE

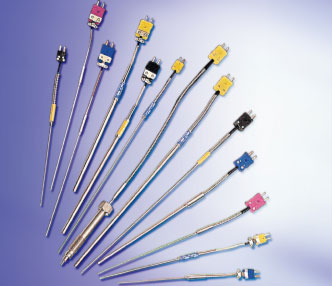

  • CONNECTOR TYPE

  • TERMINAL TYPE SENSORS

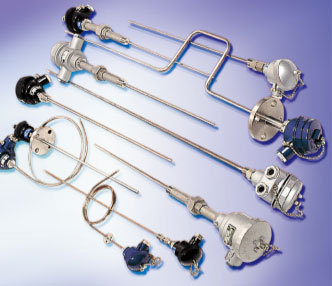

  • TEMPERATURE SENSORS

열전대에 관한 기술해석

열전대 종류 및 특성

열전대의
종류및기호		 구성재료 특 징 결 점
+ -
B 로듐 30%
나머지 백금		 로듐 60%
나머지 백금		 1. 1700℃ 까지의 고온 측정기능
2. R에 비해 안정성 양호
3. R에 비해 환원성 분위기 중에서의 열화가 작음
4. 보상도선이 불푤요		 1. R에 비해 딱딱하고 가공이 어렵다.
2. 고가
R 로듐 13%
나머지 백금		 백금 1. 정밀도가 높고 분산이나 열화도 적다.
2. 내약품성 내산화성 양호
3. 표준형으로서 사용가능
4. 1000℃ 이상의 고온측정이 가능
5. 전기 저항이 약하다		 1. 감도가 좋지않다.
2. 기전력특성의 직선성이 좋지 않다.
3. 환원성분위기에 약하다.
4. 0℃ 이하의 저온측정 불가능
5. 고가
S 로듐 10%
나머지 백금		 백금
K(CA) 크륨 10%
나머지 니켈
(크로멜)		 알루미늄,망간,
규소등 소량,
나머지 니켈(알루멜)		 1. 열기전력특성의 직선성이 좋다.
2. 1000℃ 이하에서의 내산화성 양호
3. 비금속 열전쌍으로서는 안전성 양호		 1. 환원성분위기에 약하다.
2. 귀금속 열전쌍과 비교해서 경시변화
3. 비금속 열전쌍으로서는 고가
4. 전기저항이 높다.
E(CRC) 크륨 10%
나머지 니켈
(크로멜)		 니켈 45%
나머지 동(콘스탄탄)		 1. 감도가 현용 열전쌍중에서 최고.
2. J와 비교해서 내식내열성 양호
3. K와 비교해서 가격이 저렴
4. 양각비자성(兩脚非磁性)		 1. 환원성분위기에 약하다.
2. 전기저항이 높다.
J(IC) 철 니켈 45%
나머지 동(콘스탄탄)		 1. 환원성분위기에서 사용가.
2. K보다 20% 정도 감도가 높다.
3. K,E와 비교해서 가격이 저렴		 1. 특성에 편차가 심하다.
2. 철이 녹슬기 쉽다.
T(CC) 동 니켈 45%
나머지 동(콘스탄탄)		 1. 가격이 저렴하고 입수가 용이.
2. 극저온측정이 가능.
3. 세선가공이 용이		 1. 최고 사용온도가 높다.
2. 동이 산화하기 쉽다.
3. 전기저항이 +,-에서 크게 다르다

이 밖에 극저온용 크로엘/0.007% 철,금 열전대가 있다. 이것은 절대 영도 부근까지 열기전력이 안정되어 있어 액체 수소나 헬륨 등 사용한 초전도나, 로켓 연료 등의 계측에 사용되고 있다.

고은용으로서는 텅스텐/레늄계, 백금/로륨계, 이리륨/로륨계 등이 있다.

열전대의 상용온도 및 최대사용 온도표

구성재료의 기호 구기호 소선경(mm) 상용한도(℃) 과열사용한도(℃)
B - 0.50 1500 1700
R - 0.50 1400 1600
S
K CA 0.65 650 850
1.00 750 950
1.60 550 1050
2.30 900 1100
3.20 1000 1200
E CRC 0.65 450 500
1.00 500 550
1.60 550 650
2.30 600 750
3.20 700 800
J IC 0.65 400 500
1.00 450 550
1.60 500 650
2.30 550 750
3.20 600 750
T CC 0.32 200 250
0.65 200 250
1.00 250 300
1.60 300 350

주) (1) 상용한도라는 것은 고기중에 있어서 연속 사용할 수 있는 온도를 말합니다.

  (2) 과열사용한도는 필요성 부득이한 경우 단시간 사용할 수 있는 온도의 한도를 말합니다.
