그림3은 네가지의 서로 다른 타입의 히터의 최대 권장 로벽 부하값을 보여줍니다.
로벽부하는 히터타입과 열선 표면부하에 의해서 결정됨을 유의하실 필요가 있겠습니다.
표면부하가 낮을수록 열선 수명이 더 길어집니다. (히터의 타입에 대한 자세한 설명은 <열선표면부하>를 참고바람.) 로의 바닥에 열선을 장착할 시에는 열선의 과열을 피하기 위한 세심한 주의가 요구될 것입니다.
예를 들어, (λ)=1.0W/m-1k-1의 열전도율을 가진 15mm 두께의 로벽을 표면 15Kw/m2의 전력분포가 주어지면, 로벽을 통한 온도 강하는 225℃가 될 것입니다. 이러한 경우로, 전체적으로 봤을때 열선과 로의 온도차이는 375℃가 될 것입니다.
위와 같은 조건에서는, 고온에서 사용할 수 있는 칸탈(KANTHAL)AI 재질을 사용하더라도 로 온도를 1000℃로 사용해야 합니다.
왜냐하면 열선의 온도는 1375℃가 될 것이기 때문입니다.
위의 예는 로벽의 선정시, 실리콘 카바이드나 내 열강과 같이, 열전도율이 높은 소재를 선택하는 것이 얼마나 중요한지를 보여줍니다. 또한, 로 내부온도 측정과 더불어 별도의 써머커플로 바닥이 위치한 히터의 온도를 측정하는 것이 바람직합니다.

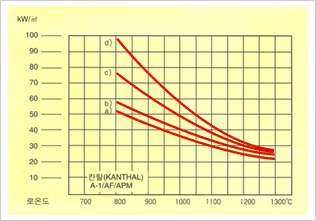

• 그림 3. 로온도에 따른 최고권장 로벽부하 (히터의 타입에 따라 다름)

  a) 홈속에 장착하는 와이어와 스트립히터

  b) 세라믹 자기관에 거는 와이어히터

  c) 수직으로 거는 물결모양의 와이어히터

  d) 수직으로 거는 물결모양의 스트립히터

•
