기초자료

OHM의 법칙

저항 R(Ohm)의 저항체에 전압 E(Volt)를 인가하면 전류 I(Ampere)가 흐르며 다음과 같은 식으로 표시한다.

OHM'S LOW

전력

전기가 단위시간당 하는 일을 말한다.

JOULE열

저항 R(Ohm)의 저항체에 전류 I(Ampere)를 t(Sec)간 연속으로 흐를 때 저항체에 발생하는 열량을 말하며 아래 식으로 표시한다.

열량의 단위

물 1Kg을 1℃ 온도 상승하는데 필요한 열량을 말하며 단위는 1Kcal로 표시한다. 일반적으로 Kcal 또는 KWH로도 표시한다.

삼상 교류회로

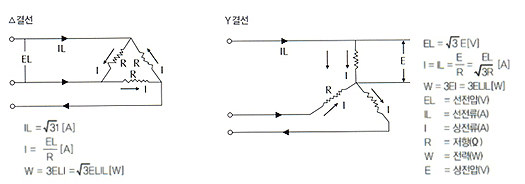

선간전입 E(V)의 평형 3상교휴 회로에 DELTA(△) 또는 STAR(Y) 결선한 경우의 전압, 전류, 전력의 관계는 아래와 같다.

직열 접속의 합성저항

직열로 저항을 접속하면 각 저항체에 흐르는 전류는 같으며 각 저항의 접압강하를 V1, V2, V3 로 하고 흐르는 전류를 I(V)라 하면

병열 접속의 합성저항

저항 R1, R2, R3 · · · · · Rn을 병열로 접속하면 합성저항 R은 다음 식으로 표시한다.

온도 환산표

/ K ℃ ℉
K X X-273 9/5(X-273)+32
℃ X+273 X 9/5X+32
℉ 5/9(X-32)+273 5/9(X-32) X

COPPER TURE의 화학적 성분 및 성질

화학성분 물리적 성질
Cu P 비중
20℃ (g/㎠)		 융점
℃		 비열
(cal/g℃)		 선팽창계수
(10- 6/℃)		 열팽창계수
25~100℃		 열전도율
(cal/㎠/㎝/℃)		 탄성계수
kg/㎟		 열전도도
Kcal/mh ℃
99% 0.04% 8.96 1083 0.092 16.5 1083℃ 0.94 1200 320~340
  • 화학성분
  • Cu
  • 99%
  • P
  • 0.04%
  • 물리적 성질
  • 비중20℃ (g/㎠)
  • 8.96
  • 융점℃
  • 1083
  • 비열(cal/g℃)
  • 0.092
  • 선팽창계수(10- 6/℃)
  • 16.5
  • 열팽창계수25~100℃
  • 1083℃
  • 열전도율(cal/㎠/㎝/℃)
  • 0.94
  • 탄성계수kg/㎟
  • 1200
  • 열전도도Kcal/mh ℃
  • 320~340

각종 물질의 열적 성질

물질 온도 ℃ 비중
(g/㎠)		 비열
(kcal/kg℃)		 열전도율
(kcal/mh℃)		 온도전도율
(㎤/h)
금속 AL(순) 20 2.71 0.214 196 0.340
납 20 11.37 0.031 30 0.086
주철(C4%) 20 7.727 0.10 45 0.062
강 20 7.80 0.113 37 0.042
스텐레스18Cr8Ni 20 7.82 0.11 14 0.016
동(순) 20 8.96 0.0915 332 0.404
청동75Cu25Sn 20 8.67 0.082 22 0.031
황동85Cu95Sn6Zn 20 8.71 0.092 52 0.065
비금속 베꾸라이트 20 1.27 0.38 0.200 0.00041
운모 20 1.90-2.30 0.21 0.7-1.2 0.0018-0.0025
석영유리 0 2.21 0.174 1.16 0.00301
액체 벤졸 20 0.879 0.415 0.132 3.62
암모니아 20 0.612 1.146 0.448 6.39
윤활유 40 0.876 0.469 0.124 3.00
다우삼 오일A 100 0.933 0.45 - -
다우삼 오일A 0 0.905 0.57 - -
물 20 0.9988 0.999 0.513 0.001430
기체 공기 20 1.164 0.242 0.022 0.213
공기 100 0.916 0.244 0.026 0.328
공기 200 0.723 0.247 0.032 0.494
공기 400 0.508 0.253 0.042 0.901
광열증기 100 0.578 0.486 0.020 0.0717
수소 0 0.087 3.39 0.144 0.486
암모니아 0 0.746 0.512 0.019 0.649

전력밀도 (Watt Density) 선정표

피가열물 최고사용
온도 ℃ 		최대전력
밀도(w/㎠) 		피가열물 최고사용
온도 ℃ 		최대전력
밀도(w/㎠)
산성용액·전기도금조 80 6.0 금속융해폿트 250 3.0
알카리용액용액· 100 6.0 금속융해폿트 450 4.2
아스팔트, 탈 등의 중혼합물 90 1.5 광유 90 3.0
아스팔트, 탈 등의 중혼합물 150 1.3 광유 200 2.5
아스팔트, 탈 등의 중혼합물 200 1.1 당밀 40 0.6-0.8
아스팔트, 탈 등의 중혼합물 250 0.9 용융식염조 420-500 4.0-4.5
연료유 70 1.5 용해석 300 3.0
가성소대 2% 100 7.0 파라핀왁스 60 2.5
가성소대 10% 100 4.0 시안화소다 60 6.0
가성소대 75% 80 4.0 알미늄주물히타 400 8.0
다우삼오일A 액상 400 3.5 철주물히타 550 8.5
다우삼오일A 기상 400 1.5 열교환유(불연성) 250 3.5
다우삼오일E 200 1.8 Therminol 66 350 3.5
에찌렌크리골 150 4.5 Therminol 70 370 3.5
후레온 150 0.5 Therminol 70 400 2.3
연료유예열 80 1.5 삼염화에찌렌 65 3.0
칸린·정유 150 0.5-0.8 용융구리스 130 3.0
경유 150 0.5-0.8 식물유 200 4.5
C중유 70 1.6 수(공업용) 100 8.0
B중유 65 2.5 수(세면용) 60 1.3
연활자주조기 300 3.0 순간온수조 70 13.3-15.0
기계유 SAE30 120 2.8 Oil Dath 300 3.2
윤활유 85 1.4 아교 간접가열 열매체는 물

각종 물질허용 W/㎠ 및 온도(℃)

물질 Max(℃) Max(w/㎠) 물질 Max(℃) Max(w/㎠)
산용액 및 전기도금 탱크 82 6.2 염용해 425-510 6.20
알카리 및 세척용액 100 6.0 주석용해 315 3.10
아스팔트 콜타르 등
끈적이는 물질의 합성		 90 1.24 오일제거 315 3.10
150 1.08 200 3.72
200 0.93 파라핀왁스 65 2.48
260 0.77 청산나트륨 60 6.20
가성소대 2% 100 6.97 알미늄주물 206-400 7.75
가성소대 10% 100 3.87 철주물 400-540 8.52
가성소대 75% 82 3.87 염화에칠렌 65 3.10
다우삼A 1ft/sec 400 3.41 식물성 튀김기름 200 4.65
다우삼(Non Flowing) 400 1.55 흐르는 오일
1ft/sec or more		 260 3.41
글리콜에칠렌(자동차부동액) 150 4.65 315 3.41
연료유· 1,2등품(정유) 93 3.41 345 3.41
연료유· 4,5등품(찌꺼기) 93 2.01 400 2.32
연료유· 6등품 및 BC유 70 1.24 윤활유· SAE 10.90-100ssu @55℃ 120 3.41
가솔린, 석유 150 3.1 윤활유· SAE 20.120-185ssu @55℃ 120 3.41
암모니아 도금용액 10 3.87 윤활유· SAE 30.185-255ssu @55℃ 120 3.41
아교제거(접착제) 및 납용액 315 5.42 윤활유· SAE 40.80ssu @100℃ 120 2.0
주철 Pot 206-480 3.10-4.18 윤활유· SAE 50.80-105ssu @100℃ 120 2.0
광유 95 3.10 물(Process) 100 9.3
광유 205 2.48 물(Washroom) 60 12.4-13.95
당밀 38 0.31-0.46 밀폐공기 400 1.5-2
